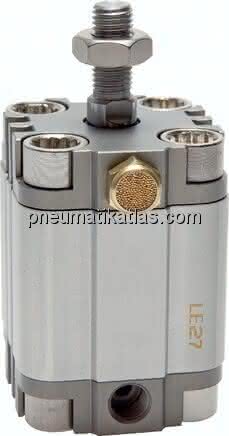

Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium lackiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-20 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
F
Optional:
Kolbenstange mit Außengewinde -B
Spezifikationen
Kolbendurchmesser
16 MM
G (Druckluftanschluss)
M 5
Hub
10 MM
S (Kolbenstangen-Außengewinde)
M 8
Ausführung
Kolbenstange mit Außengewinde
K
6 MM
D
8 MM
A
42,5 MM
L
4,5 MM
C
10 MM
Reparatursätze
SES 16 REP
B
38,0 MM
E
29 MM
F
7 MM
J
30,0 MM
M
18 MM
N
M 4
O
6 MM
R
18 MM
Q
20 MM
Gewicht
0,125 KG
