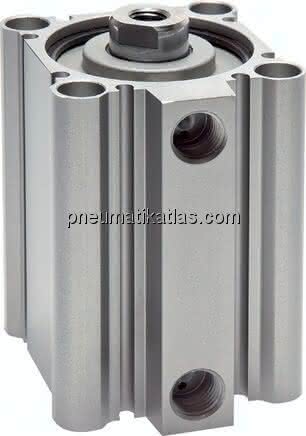

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-besonders preiswert, -Zylinderschalter von verschiedenen Seiten montierbar, -Haupteinbaumaße identisch mit SMC Serie CQ2A (CQ2)
Spezifikationen
Hub
75 MM
H (Kolbenstangengewinde)
M 16
G (Druckluftanschluss)
G 3/8"
Kolbendurchmesser
80 MM
P
M 12
Reparatursätze
SQ 80 REP
E
98 MM
D
25 MM
F
12,5 MM
J
6,0 MM
K
22 MM
M
77 MM
N
11,0 MM
A
63,5 MM
C
21 MM
P1
35,5 MM
B
53,5 MM
O
17 (11 tief) MM
Q
16,0 MM
L
10,0 MM
Gewicht
2 KG
