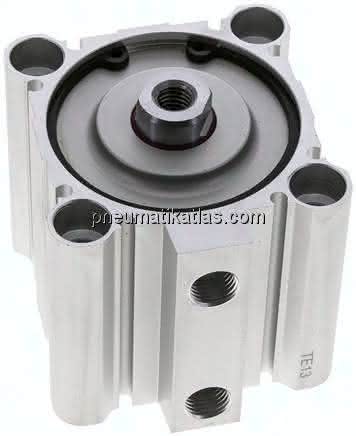

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-besonders preiswert, -Zylinderschalter von verschiedenen Seiten montierbar, -Haupteinbaumaße identisch mit SMC Serie CQ2A (CQ2)
Spezifikationen
H (Kolbenstangengewinde)
M 10
Hub
25 MM
Kolbendurchmesser
63 MM
D
20 MM
G (Druckluftanschluss)
G 1/4"
P
M 10
E
77 MM
Reparatursätze
SQ 63 REP
L
8,0 MM
N
9,0 MM
C
15 MM
A
54,0 MM
F
10,5 MM
B
46,0 MM
J
7,0 MM
Q
15,0 MM
K
17 MM
M
60 MM
O
14 (9 tief) MM
P1
28,5 MM
Gewicht
0,8 KG
