Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Optional:
Kolbenstange mit Außengewinde -AG

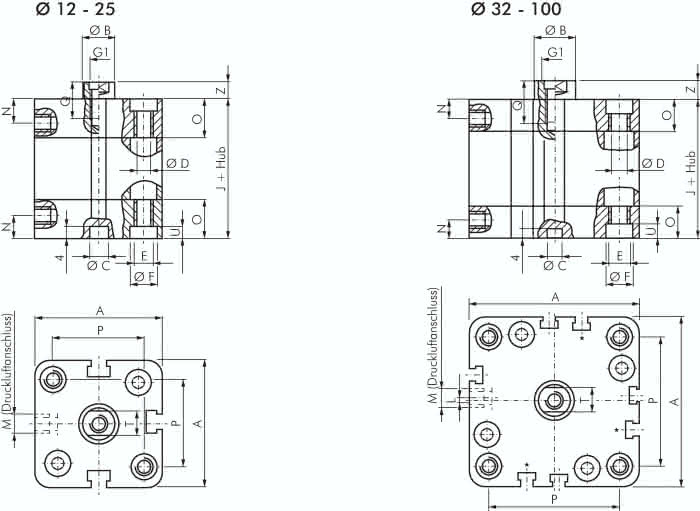

Spezifikationen
Kolbendurchmesser
63 MM
D
8,5 MM
Hub
250 MM
L
0 MM
Ausführung
Kolbenstange mit Außengewinde
Reparatursätze
NXD 63 REP
A
80 MM
C
8 MM
E
M 10
G2 (Kolbenstangen-Außengewinde)
M 12x1,25
F
13,5 MM
M (Durckluftanschluss)
G 1/8"
J
50,0 MM
N
8,0 MM
T
13 MM
P
62 MM
O
14,25 MM
V
24 MM
Q
14 MM
U
8,5 MM
Z
7,5 MM
Gewicht
2,2 KG
