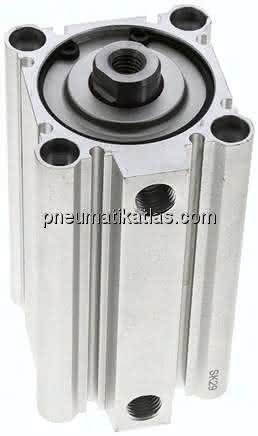

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-besonders preiswert, -Zylinderschalter von verschiedenen Seiten montierbar, -Haupteinbaumaße identisch mit SMC Serie CQ2A (CQ2)
Spezifikationen
H (Kolbenstangengewinde)
M 10
Hub
75 MM
Kolbendurchmesser
50 MM
C
15 MM
P
M 8
F
10,5 MM
D
20 MM
E
64 MM
G (Druckluftanschluss)
G 1/4"
K
17 MM
A
48,5 MM
J
7,0 MM
Reparatursätze
SQ 50 REP
N
6,5 MM
B
40,5 MM
M
50 MM
L
8,0 MM
O
10,5 (6,5 tief) MM
Q
10,5 MM
P1
22,0 MM
Gewicht
0,9 KG
