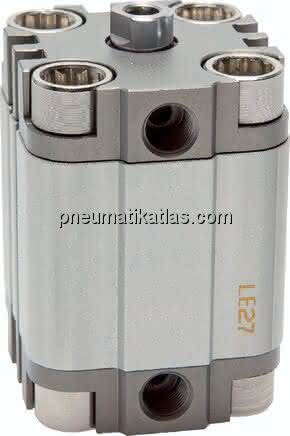

Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium lackiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-20 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
F
Optional:
Kolbenstange mit Außengewinde -B
Spezifikationen
Ausführung
Standard
Hub
70 MM
Kolbendurchmesser
50 MM
L
7,5 MM
H (Kolbenstangen-Innengewinde)
M 8
A
53,0 MM
B
45,5 MM
D
16 MM
E
68 MM
F
8 MM
G (Druckluftanschluss)
G 1/8"
J
71,0 MM
Reparatursätze
SES 50 REP
K
13 MM
M
50 MM
N
M 8
O
6 MM
C
16 MM
Gewicht
1,1 KG
