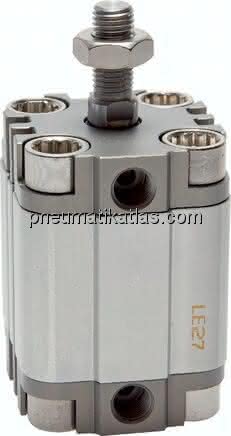

Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium lackiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-20 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
F
Optional:
Kolbenstange mit Außengewinde -B
Spezifikationen
Ausführung
Kolbenstange mit Außengewinde
Kolbendurchmesser
50 MM
G (Druckluftanschluss)
G 1/8"
Hub
5 MM
S (Kolbenstangen-Außengewinde)
M 12x1,25
D
16 MM
Reparatursätze
SES 50 REP
B
45,5 MM
C
16 MM
E
68 MM
A
53,0 MM
F
8 MM
J
71,0 MM
K
13 MM
M
50 MM
N
M 8
R
22 MM
L
7,5 MM
O
6 MM
Q
24 MM
Gewicht
0,65 KG
