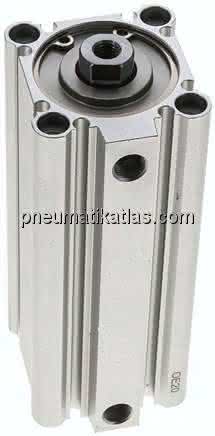

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-besonders preiswert, -Zylinderschalter von verschiedenen Seiten montierbar, -Haupteinbaumaße identisch mit SMC Serie CQ2A (CQ2)
Spezifikationen
Hub
90 MM
H (Kolbenstangengewinde)
M 8
Kolbendurchmesser
40 MM
B
39,5 MM
D
16 MM
E
52 MM
F
8,0 MM
G (Druckluftanschluss)
G 1/8"
L
7,0 MM
J
5,0 MM
K
14 MM
Reparatursätze
SQ 40 REP
A
46,5 MM
M
40 MM
N
5,5 MM
P
M 6
O
9 (5,5 tief) MM
C
13 MM
Q
11,0 MM
P1
17,0 MM
Gewicht
0,7 KG
