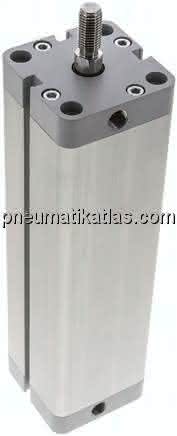

Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Optional:
Kolbenstange mit Außengewinde -AG
Spezifikationen
Kolbendurchmesser
40 MM
D
5,2 MM
Hub
160 MM
L
3 MM
Ausführung
Kolbenstange mit Außengewinde
Reparatursätze
NXD 40 REP
A
58 MM
C
6 MM
E
M 6
G2 (Kolbenstangen-Außengewinde)
M 10x1,25
F
9,0 MM
M (Durckluftanschluss)
G 1/8"
J
45,5 MM
N
8,0 MM
T
10 MM
P
42 MM
O
14,75 MM
V
22 MM
Q
12 MM
U
5,5 MM
Z
6,5 MM
Gewicht
0,95 KG
