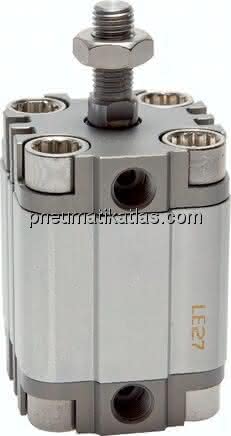

Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium lackiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-20 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
F
Optional:
Kolbenstange mit Außengewinde -B
Spezifikationen
Ausführung
Kolbenstange mit Außengewinde
A
50,5 MM
B
44,5 MM
C
14 MM
Hub
25 MM
D
12 MM
J
52,0 MM
E
50 MM
F
8 MM
Gewicht
0,47 KG
K
10 MM
L
6,0 MM
G (Druckluftanschluss)
G 1/8"
M
32 MM
N
M 6
S (Kolbenstangen-Außengewinde)
M 10x1,25
Reparatursätze
SES 32 REP
Q
22 MM
Kolbendurchmesser
32 MM
O
6 MM
R
20 MM
