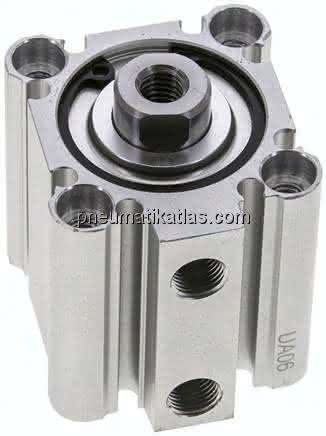

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-besonders preiswert, -Zylinderschalter von verschiedenen Seiten montierbar, -Haupteinbaumaße identisch mit SMC Serie CQ2A (CQ2)
Spezifikationen
A
40,0 MM
B
33,0 MM
C
13 MM
Hub
15 MM
P
M 6
D
16 MM
J
4,5 MM
E
45 MM
F
7,5 MM
Gewicht
0,23 KG
H (Kolbenstangengewinde)
M 8
K
14 MM
L
7,0 MM
G (Druckluftanschluss)
G 1/8"
M
34 MM
N
5,5 MM
Reparatursätze
SQ 32 REP
Q
10,5 MM
P1
17,0 MM
Kolbendurchmesser
32 MM
O
9 (5,5 tief) MM
