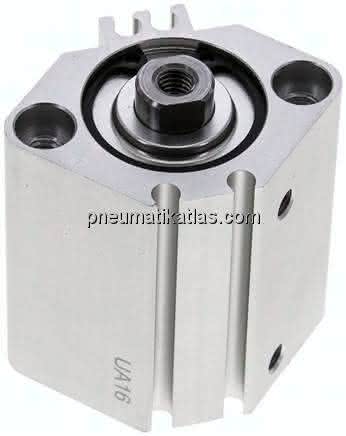

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-besonders preiswert, -Zylinderschalter von verschiedenen Seiten montierbar, -Haupteinbaumaße identisch mit SMC Serie CQ2A (CQ2)
Spezifikationen
A
37,5 MM
S
40,5 MM
B
32,5 MM
C
12 MM
Hub
20 MM
P
M 6
D
12 MM
V
40 MM
E
52 MM
F
5,5 MM
Gewicht
0,195 KG
H (Kolbenstangengewinde)
M 6
K
10 MM
L
5,0 MM
G (Druckluftanschluss)
M 5
M
40 MM
N
5,5 MM
Reparatursätze
SQ 25 REP
Q
11,0 MM
P1
17,0 MM
U
21 MM
Kolbendurchmesser
25 MM
O
9 (5,5 tief) MM
