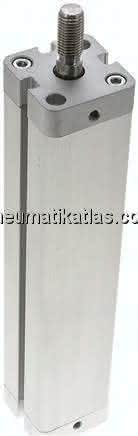

Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Optional:
Kolbenstange mit Außengewinde -AG
Spezifikationen
Ausführung
Kolbenstange mit Außengewinde
D
4,2 MM
Kolbendurchmesser
25 MM
Hub
160 MM
A
40 MM
Reparatursätze
NXD 25 REP
C
6 MM
G2 (Kolbenstangen-Außengewinde)
M 10x1,25
F
7,5 MM
E
M 5
M (Durckluftanschluss)
M 5
T
8 MM
J
39,5 MM
N
8,0 MM
P
26 MM
Q
10 MM
L
0 MM
V
22 MM
U
4,5 MM
O
12,75 MM
Z
5,5 MM
Gewicht
0,6 KG
