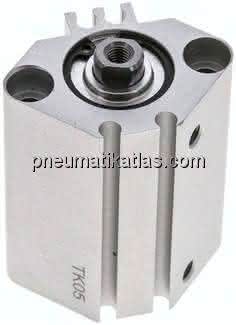

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-besonders preiswert, -Zylinderschalter von verschiedenen Seiten montierbar, -Haupteinbaumaße identisch mit SMC Serie CQ2A (CQ2)
Spezifikationen
A
36,0 MM
S
35,5 MM
Gewicht
0,17 KG
Hub
25 MM
B
31,5 MM
C
7 MM
E
47 MM
L
4,5 MM
F
5,5 MM
D
10 MM
H (Kolbenstangengewinde)
M 5
K
8 MM
G (Druckluftanschluss)
M 5
M
36 MM
N
5,5 MM
P
M 6
Reparatursätze
SQ 20 REP
Q
10,5 MM
P1
17,0 MM
U
18 MM
V
36 MM
Kolbendurchmesser
20 MM
O
9 (5,5 tief) MM
