Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Optional:
Kolbenstange mit Außengewinde -AG

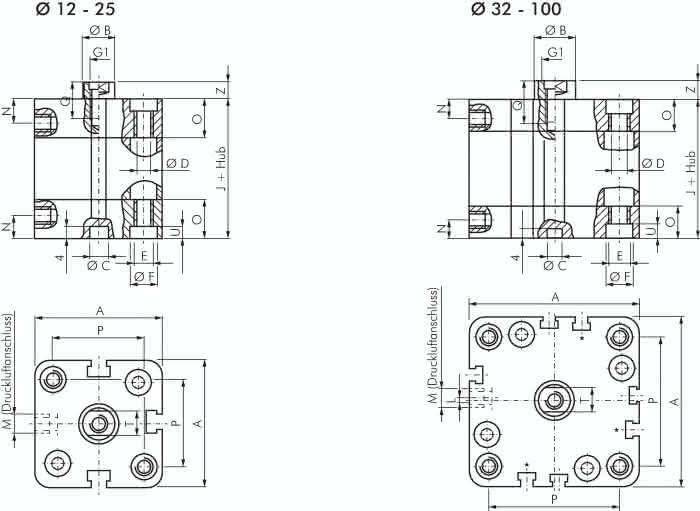

Spezifikationen
Kolbendurchmesser
20 MM
D
4,2 MM
Hub
20 MM
Ausführung
durchgehende Kolbenstange
Reparatursätze
NXD 20 REP
A
36 MM
B
10 MM
C
6 MM
G1 (Kolbenstangen-Innengewinde)
M 5
E
M 5
F
7,5 MM
M (Durckluftanschluss)
M 5
J
38,0 MM
N
8,0 MM
T
8 MM
P
22 MM
O
12,25 MM
Q
10 MM
U
4,5 MM
Z
4,5 MM
Gewicht
0,195 KG
