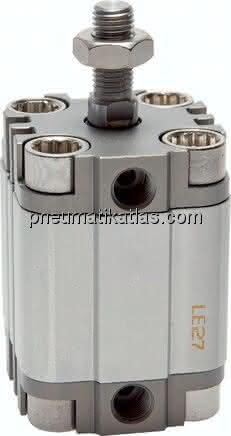

Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium lackiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-20 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
F
Optional:
Kolbenstange mit Außengewinde -B
Spezifikationen
A
42,5 MM
B
38,0 MM
Gewicht
0,21 KG
C
12 MM
L
4,5 MM
M
22 MM
Ausführung
Kolbenstange mit Außengewinde
D
10 MM
J
37,5 MM
E
36 MM
K
8 MM
N
M 5
F
7 MM
G (Druckluftanschluss)
M 5
Hub
15 MM
S (Kolbenstangen-Außengewinde)
M 10x1,25
Kolbendurchmesser
20 MM
Reparatursätze
SES 20 REP
R
20 MM
O
6 MM
Q
22 MM
