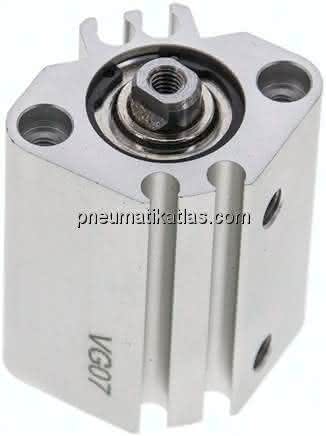

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-besonders preiswert, -Zylinderschalter von verschiedenen Seiten montierbar, -Haupteinbaumaße identisch mit SMC Serie CQ2A (CQ2)
Spezifikationen
A
34,0 MM
B
30,5 MM
Gewicht
0,09 KG
C
8 MM
L
3,5 MM
M
28 MM
S
29,5 MM
D
8 MM
E
38 MM
K
6 MM
N
3,4 MM
F
5,5 MM
H (Kolbenstangengewinde)
M 4
G (Druckluftanschluss)
M 5
Hub
10 MM
Kolbendurchmesser
16 MM
Reparatursätze
SQ 16 REP
P
M 4
O
6 (3,5 tief) MM
Q
10,0 MM
P1
11,0 MM
U
15 MM
V
29 MM
