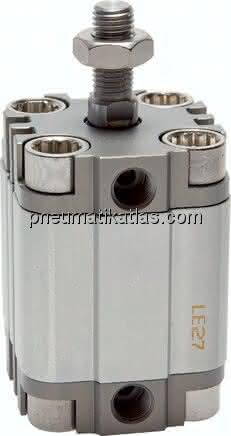

Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium lackiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-20 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
F
Optional:
Kolbenstange mit Außengewinde -B
Spezifikationen
Ausführung
Kolbenstange mit Außengewinde
A
42,5 MM
B
38,0 MM
C
8 MM
Hub
40 MM
D
6 MM
J
30,0 MM
E
29 MM
F
7 MM
Gewicht
0,165 KG
K
5 MM
L
4,5 MM
G (Druckluftanschluss)
M 5
M
18 MM
N
M 4
S (Kolbenstangen-Außengewinde)
M 6
Reparatursätze
SES 12 REP
Q
16 MM
Kolbendurchmesser
12 MM
O
6 MM
R
14 MM
