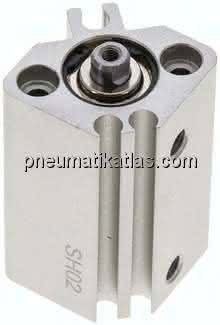

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-besonders preiswert, -Zylinderschalter von verschiedenen Seiten montierbar, -Haupteinbaumaße identisch mit SMC Serie CQ2A (CQ2)
Spezifikationen
A
31,5 MM
B
28,0 MM
Gewicht
0,07 KG
C
6 MM
L
3,5 MM
M
22 MM
S
27,5 MM
D
6 MM
E
33 MM
K
5 MM
N
3,4 MM
F
6,5 MM
H (Kolbenstangengewinde)
M 3
G (Druckluftanschluss)
M 5
Hub
15 MM
Kolbendurchmesser
12 MM
Reparatursätze
SQ 12 REP
P
M 4
O
6 (3,5 tief) MM
Q
11,0 MM
P1
11,0 MM
U
14 MM
V
25 MM
