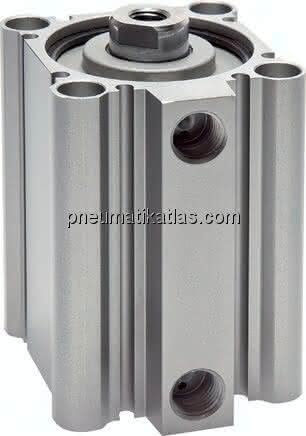

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-besonders preiswert, -Zylinderschalter von verschiedenen Seiten montierbar, -Haupteinbaumaße identisch mit SMC Serie CQ2A (CQ2)
Spezifikationen
A
75,0 MM
B
63,0 MM
Gewicht
2,7 KG
C
27 MM
L
12,0 MM
M
94 MM
D
30 MM
J
6,5 MM
E
117 MM
K
27 MM
N
11,0 MM
F
13,0 MM
H (Kolbenstangengewinde)
M 20
G (Druckluftanschluss)
G 3/8"
Hub
45 MM
Kolbendurchmesser
100 MM
Reparatursätze
SQ 100 REP
P
M 12
O
17 (11 tief) MM
Q
23,0 MM
P1
35,5 MM
