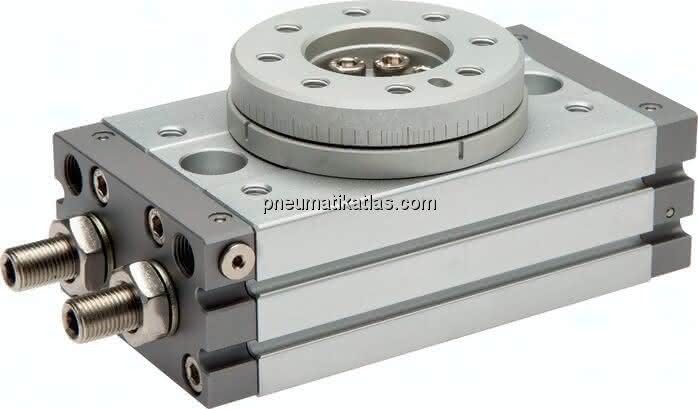

Beschreibung
Werkstoffe:
Körper und Schwenktisch Aluminium eloxiert, Kolben: Edelstahl mit Magneteinlage, Ritzel: Stahl, Dichtungen: NBR
Temperaturbereich:
0 bis +60 °C
Betriebsdruck:
max. 10 bar (Baugröße 7: max. 7 bar), mit Stoßdämpfern: max. 6 bar
Schwenkwinkel:
0° - 190° einstellbar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-Positionierbohrung auf Schwenktisch, Körper oben und Körper unten zur wiederholgenauen Werkstückmontage, -Tischinnendurchmesser und Tischaußendurchmesser sowie Bodenloch geeignet zur genauen Ausrichtung der Schwenkachse, -einfache Befestigung von unten und oben, -Hohlwelle zur Medienversorgung von auf dem Schwenktisch angebauten Geräten, -Luftanschluss entweder von vorn oder seitlich (mit Verschlussstopfen verschlossen), -Hauptabmessungen identisch mit SMC Serie MSQ / EMSQ
Spezifikationen
Baugröße
50
A
80 MM
Gewicht
2,2 KG
H
20 MM
S
152 MM
Ausführung
mit Stoßdämpfer
J
10,3 MM
G (Druckluftanschluss)
G 1/8"
min. Schwenkwinkel für volle Dampfungswirkung
66 GRDW
optimale Schwenkzeit für 90°
0,2 - 0,7 S
Reparatursätze
EMQ 50 REP
optionaler Druckliftanschluss (verschlossen)
M 5
Betriebsdruck
max. 6 BAR
Ersatzstoßdämpfer (1 Stk.)
EMQ 50 SD
AV
38,0 MM
BA
15,5
AA
82,4 MM
AW
22,0 MM
BB
63,0 MM
AY
6 MM
BC
37,5 MM
BD
100 MM
BE
50 MM
CA
10,0 MM
FA
11,8 MM
CB
37,5 MM
FB
5,5 MM
D (h9)
75 MM
DD (h9)
77 MM
FD
7,5 MM
DE (H9)
35
DF
11 MM
DG (H9)
26
FC
3,5 MM
WF
55
JA
18 MM
Q
46 MM
JB
10,5
JC
M 12
JC1
18 MM
JJ
M 8
JU
M 14x1,5 (IG)
SD
14,5 MM
SE
15 MM
SF
75 MM
SU
54,3 MM
UU
66 MM
WA
26,5 MM
WB
5H9 (5,5 tief) MM
WD
M 8
WD1
12 MM
XA
45
YA
33 MM
