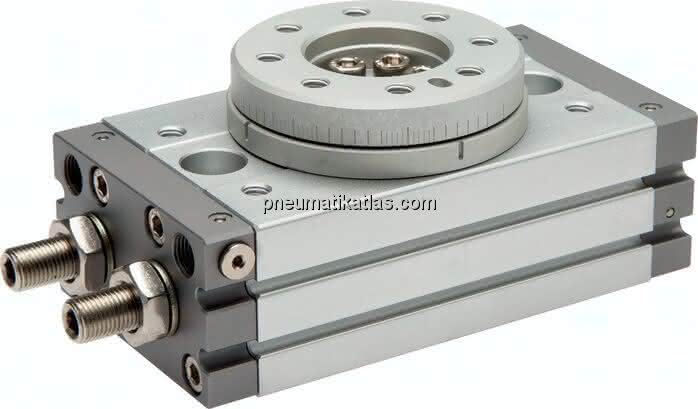

Beschreibung
Werkstoffe:
Körper und Schwenktisch Aluminium eloxiert, Kolben: Edelstahl mit Magneteinlage, Ritzel: Stahl, Dichtungen: NBR
Temperaturbereich:
0 bis +60 °C
Betriebsdruck:
max. 10 bar (Baugröße 7: max. 7 bar), mit Stoßdämpfern: max. 6 bar
Schwenkwinkel:
0° - 190° einstellbar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-Positionierbohrung auf Schwenktisch, Körper oben und Körper unten zur wiederholgenauen Werkstückmontage, -Tischinnendurchmesser und Tischaußendurchmesser sowie Bodenloch geeignet zur genauen Ausrichtung der Schwenkachse, -einfache Befestigung von unten und oben, -Hohlwelle zur Medienversorgung von auf dem Schwenktisch angebauten Geräten, -Luftanschluss entweder von vorn oder seitlich (mit Verschlussstopfen verschlossen), -Hauptabmessungen identisch mit SMC Serie MSQ / EMSQ
Spezifikationen
Baugröße
30
A
70 MM
Gewicht
1,4 KG
H
17 MM
S
127 MM
Ausführung
mit Festanschlag
J
8,6 MM
G (Druckluftanschluss)
G 1/8"
optimale Schwenkzeit für 90°
0,2 - 1,0 S
Reparatursätze
EMQ 30 REP
optionaler Druckliftanschluss (verschlossen)
M 5
Betriebsdruck
max. 10 BAR
Ersatzstoßdämpfer (1 Stk.)
EMQ 20/30 SD
AV
29,0 MM
BA
12,0
AA
72,4 MM
AW
18,5 MM
BB
50,0 MM
AY
5 MM
BC
32,5 MM
BD
84 MM
BE
37 MM
CA
7,0 MM
FA
9,8 MM
CB
33,5 MM
FB
5,0 MM
D (h9)
65 MM
DD (h9)
67 MM
FD
6,5 MM
DE (H9)
32
DF
10 MM
DG (H9)
22
FC
3,5 MM
WF
48
JA
14 MM
Q
40 MM
JB
8,5
JC
M 10
JC1
15 MM
JJ
M 6
JU
M 10x1 (IG)
SD
11,5 MM
SE
14 MM
SF
65 MM
SU
24,8 MM
UU
57 MM
WA
23,0 MM
WB
4H9 (4,5 tief) MM
WD
M 6
WD1
10 MM
XA
39
YA
28 MM
