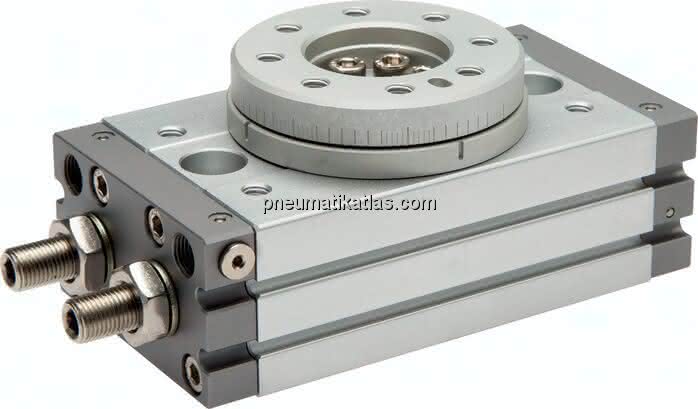

Beschreibung
Werkstoffe:
Körper und Schwenktisch Aluminium eloxiert, Kolben: Edelstahl mit Magneteinlage, Ritzel: Stahl, Dichtungen: NBR
Temperaturbereich:
0 bis +60 °C
Betriebsdruck:
max. 10 bar (Baugröße 7: max. 7 bar), mit Stoßdämpfern: max. 6 bar
Schwenkwinkel:
0° - 190° einstellbar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-Positionierbohrung auf Schwenktisch, Körper oben und Körper unten zur wiederholgenauen Werkstückmontage, -Tischinnendurchmesser und Tischaußendurchmesser sowie Bodenloch geeignet zur genauen Ausrichtung der Schwenkachse, -einfache Befestigung von unten und oben, -Hohlwelle zur Medienversorgung von auf dem Schwenktisch angebauten Geräten, -Luftanschluss entweder von vorn oder seitlich (mit Verschlussstopfen verschlossen), -Hauptabmessungen identisch mit SMC Serie MSQ / EMSQ
Spezifikationen
Baugröße
10
A
50 MM
Gewicht
0,6 KG
H
13 MM
S
92 MM
Ausführung
mit Stoßdämpfer
J
6,8 MM
G (Druckluftanschluss)
M 5
min. Schwenkwinkel für volle Dampfungswirkung
61 GRDW
optimale Schwenkzeit für 90°
0,2 - 0,7 S
Reparatursätze
EMQ 10 REP
optionaler Druckliftanschluss (verschlossen)
M 5
Betriebsdruck
max. 6 BAR
Ersatzstoßdämpfer (1 Stk.)
EMQ 10 SD
AV
20,0 MM
BA
9,5
AA
52,8 MM
AW
15,5 MM
BB
34,5 MM
AY
4 MM
BC
28,0 MM
BD
60 MM
BE
27 MM
CA
5,0 MM
FA
7,8 MM
CB
28,0 MM
FB
4,5 MM
D (h9)
45 MM
DD (h9)
46 MM
FD
4,5 MM
DE (H9)
20
DF
5 MM
DG (H9)
15
FC
3,5 MM
WF
32
JA
11 MM
Q
34 MM
JB
6,5
JC
M 8
JC1
12 MM
JJ
M 5
JU
M 8x1 (IG)
SD
9,0 MM
SE
13 MM
SF
45 MM
SU
30,9 MM
UU
47 MM
WA
15,0 MM
WB
3H9 (3,5 tief) MM
WD
M 5
WD1
8 MM
XA
27
YA
19 MM
