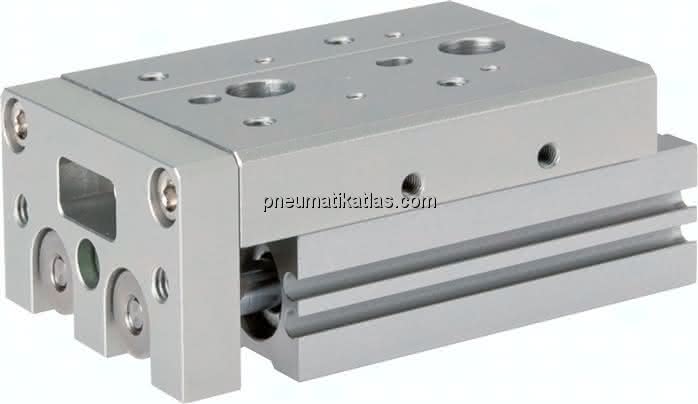

Beschreibung
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Kolbengeschwindigkeit:
50 - 500 mm/s
Ausführung:
mit Magnetkolben
Optional:
mit Hubbegrenzung (Festanschlag) ausfahrend (-10 mm) -AS*, mit Hubbegrenzung (Festanschlag) einfahrend (-10 mm) -AT*, mit Hubbegrenzung (Festanschlag) beidseitig (-20 mm)-A*, mit Hubbegrenzung (Stoßdämpfer) ausfahrend (nicht Ø 6, Ø 8: -20 mm, Ø 12: -18 mm, Ø 16 & 20: -25 mm, Ø 25: -35 mm) -BS*, mit Hubbegrenzung (Stoßdämpfer) einfahrend (nicht Ø 6, Ø 8: -20 mm, Ø 12: -18 mm, Ø 16 & 20: -25 mm, Ø 25: -35 mm) -BT*, mit Hubbegrenzung (Stoßdämpfer) beidseitig (nicht Ø 6, Ø 8: -40 mm, Ø 12: -36 mm, Ø 16 & 20: -50 mm, Ø 25: -70 mm) -B*
Zylinderschaltertyp:
D
Vorteile:
-hohe Steifigkeit, -zahlreiche Befestigungsmöglichkeiten, -Positionierbohrungen zur wiederholgenauen Werkstückmontage, -Hub durch Hubbegrenzungen (als Festanschlag oder Stoßdämpfer) einstellbar, -Haupteinbaumaße identisch mit SMC Serie MXS
*Die Hubbegrenzungen / Stoßdämpfer werden lose beigelegt.
Spezifikationen
A
40 MM
B
37 MM
Gewicht
0,28 KG
C
24 MM
H
28 MM
L
13,5 MM
M
83 MM
Ausführung
mit Hubbegrenzung ausfahrend (Stoßdämpfer)
Hub Einstellbereich
20 - 40 MM
N
4x
F
50 MM
G (Druckluftanschluss)
M 5
Hub
40 MM
Kolbendurchmesser
8 MM
Reparatursätze
ELS 8 REP
BA
15 MM
BB
6,5 MM
BC
3,5 MM
BD
M 3
BD1
4,0 MM
CA
22,0 MM
FA
23 MM
FB
12 MM
FC (+0,03 / -0,2)
3 (3 tief) MM
P
M 8x1
FD
4 MM
FE
M 3
FE1
5,0 MM
FF
50 MM
HA
28 MM
HB
43 MM
HC
15 MM
HE
M 4
HE1
8 MM
HF
3,2 MM
KA
30 MM
KB
12 MM
KC
M 4
KC1
6 MM
LA
8,0 MM
LB
16,0 MM
LC
6,5 MM
Z
82,5 MM
LD
14,6 MM
LE
7,0 MM
LF
3,8 MM
LG
7,0 MM
LH
7,0 MM
LJ
2 MM
LK
3,50 MM
LM
4,0 MM
LN
6,5 MM
LO
M 3
LO1
4,5 MM
LP
M 3
LP1
6,0 MM
MA
6 MM
N1
3x
N2
4x
