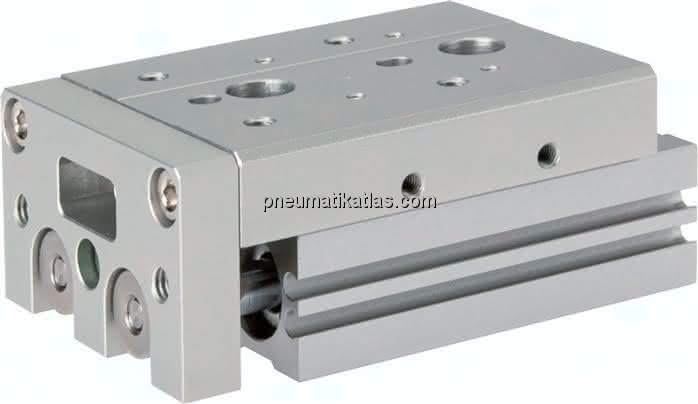

Beschreibung
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Kolbengeschwindigkeit:
50 - 500 mm/s
Ausführung:
mit Magnetkolben
Optional:
mit Hubbegrenzung (Festanschlag) ausfahrend (-10 mm) -AS*, mit Hubbegrenzung (Festanschlag) einfahrend (-10 mm) -AT*, mit Hubbegrenzung (Festanschlag) beidseitig (-20 mm)-A*, mit Hubbegrenzung (Stoßdämpfer) ausfahrend (nicht Ø 6, Ø 8: -20 mm, Ø 12: -18 mm, Ø 16 & 20: -25 mm, Ø 25: -35 mm) -BS*, mit Hubbegrenzung (Stoßdämpfer) einfahrend (nicht Ø 6, Ø 8: -20 mm, Ø 12: -18 mm, Ø 16 & 20: -25 mm, Ø 25: -35 mm) -BT*, mit Hubbegrenzung (Stoßdämpfer) beidseitig (nicht Ø 6, Ø 8: -40 mm, Ø 12: -36 mm, Ø 16 & 20: -50 mm, Ø 25: -70 mm) -B*
Zylinderschaltertyp:
D
Vorteile:
-hohe Steifigkeit, -zahlreiche Befestigungsmöglichkeiten, -Positionierbohrungen zur wiederholgenauen Werkstückmontage, -Hub durch Hubbegrenzungen (als Festanschlag oder Stoßdämpfer) einstellbar, -Haupteinbaumaße identisch mit SMC Serie MXS
*Die Hubbegrenzungen / Stoßdämpfer werden lose beigelegt.
Spezifikationen
A
30 MM
B
30 MM
Gewicht
0,18 KG
C
20 MM
H
24 MM
L
10,5 MM
M
100 MM
Ausführung
mit Hubbegrenzung einfahrend (Festanschlag)
Hub Einstellbereich
40 - 50 MM
N
6x
F
38 MM
G (Druckluftanschluss)
M 5
Hub
50 MM
Kolbendurchmesser
6 MM
Reparatursätze
ELS 6 REP
BA
12 MM
BB
5,5 MM
BC
3,0 MM
BD
M 2,5
BD1
3,5 MM
CA
17,5 MM
FA
18 MM
FB
11 MM
FC (+0,03 / -0,2)
3 (2,5 tief) MM
FD
4 MM
FE
M 3
FE1
4,0 MM
FF
38 MM
HA
48 MM
HB
41 MM
HC
17 MM
HE
M 4
HE1
8 MM
HF
3,3 MM
KA
24 MM
KB
10 MM
KC
M 3
KC1
5 MM
LA
24,0 MM
LB
16,0 MM
LC
5,5 MM
Z
99,5 MM
LD
12,5 MM
LE
6,5 MM
LF
3,0 MM
LG
5,0 MM
LH
7,0 MM
LJ
2 MM
LK
3,50 MM
LM
3,0 MM
LN
5,5 MM
LO
M 2,5
LO1
3,5 MM
LP
M 2,5
LP1
4,0 MM
MA
5 MM
N1
4x
N2
4x
