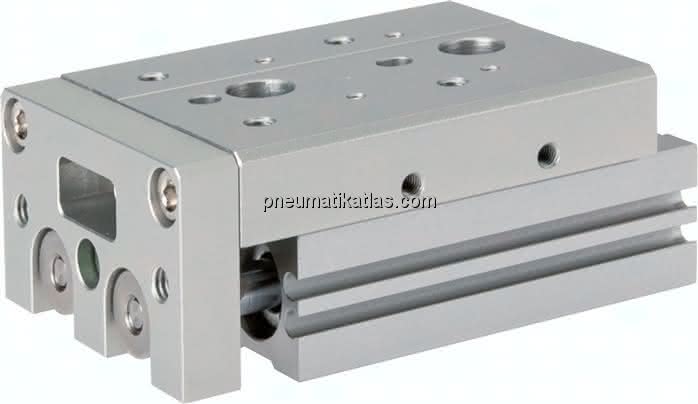

Kompaktschlitten, Kolben 6mm,

Hub 20mm, mit Hubbegrenzung au


Ausgabe: 1 StückEAN: 4050571926465Artikelnummer: K1745820

Kompaktschlitten, Kolben 6mm,Hub 20mm, mit Hubbegrenzung ausfahrend (Festanschla

Ausgabe:
1 STK


Beschreibung
Werkstoffe: Körper und Platte: Aluminium eloxiert, Kolbenstangen: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR Temperaturbereich: -10 bis +60 °C Betriebsdruck: max. 7 bar Kolbengeschwindigkeit: 50 - 500 mm/s Ausführung: mit Magnetkolben Optional: mit Hubbegrenzung (Festanschlag) ausfahrend (-10 mm) -AS*, mit Hubbegrenzung (Festanschlag) einfahrend (-10 mm) -AT*, mit Hubbegrenzung (Festanschlag) beidseitig (-20 mm)-A*, mit Hubbegrenzung (Stoßdämpfer) ausfahrend (nicht Ø 6, Ø 8: -20 mm, Ø 12: -18 mm, Ø 16 & 20: -25 mm, Ø 25: -35 mm) -BS*, mit Hubbegrenzung (Stoßdämpfer) einfahrend (nicht Ø 6, Ø 8: -20 mm, Ø 12: -18 mm, Ø 16 & 20: -25 mm, Ø 25: -35 mm) -BT*, mit Hubbegrenzung (Stoßdämpfer) beidseitig (nicht Ø 6, Ø 8: -40 mm, Ø 12: -36 mm, Ø 16 & 20: -50 mm, Ø 25: -70 mm) -B* Zylinderschaltertyp: D Vorteile: -hohe Steifigkeit, -zahlreiche Befestigungsmöglichkeiten, -Positionierbohrungen zur wiederholgenauen Werkstückmontage, -Hub durch Hubbegrenzungen (als Festanschlag oder Stoßdämpfer) einstellbar, -Haupteinbaumaße identisch mit SMC Serie MXS *Die Hubbegrenzungen / Stoßdämpfer werden lose beigelegt.
Spezifikationen
A

30 MM

B

30 MM

Gewicht

0,11 KG

C

20 MM

H

35 MM

L

10,5 MM

M

52 MM

Ausführung

mit Hubbegrenzung ausfahrend (Festanschlag)

Hub Einstellbereich

10 - 20 MM

N

4x

F

30 MM

G (Druckluftanschluss)

M 5

Hub

20 MM

Kolbendurchmesser

6 MM

Reparatursätze

ELS 6 REP

BA

12 MM

BB

5,5 MM

BC

3,0 MM

BD

M 2,5

BD1

3,5 MM

CA

17,5 MM

FA

18 MM

FB

11 MM

FC (+0,03 / -0,2)

3 (2,5 tief) MM

FD

4 MM

FE

M 3

FE1

4,0 MM

FF

30 MM

HA

20 MM

HB

21 MM

HC

6 MM

HE

M 4

HE1

8 MM

HF

3,3 MM

KA

24 MM

KB

10 MM

KC

M 3

KC1

5 MM

LA

9,5 MM

LB

16,0 MM

LC

5,5 MM

Z

51,5 MM

LD

12,5 MM

LE

6,5 MM

LF

3,0 MM

LG

5,0 MM

LH

7,0 MM

LJ

2 MM

LK

3,50 MM

LM

3,0 MM

LN

5,5 MM

LO

M 2,5

LO1

3,5 MM

LP

M 2,5

LP1

4,0 MM

MA

5 MM

N1

2x

N2

4x
