Beschreibung
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +70 °C
Betriebsdruck:
max. 7 bar
Zulässige kinetische Energie:
Ø 6: 12,5 mJ, Ø 10: 25 mJ, Ø 16: 50 mJ, Ø 20: 100mJ
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-hohe Steifigkeit, -Druckluftanschluss von drei Seiten möglich, -zahlreiche Befestigungsmöglichkeiten, -Haupteinbaumaße identisch mit SMC Serie MXH
Spezifikationen
A
5 MM
B
10 MM
Gewicht
0,09 KG
I
5,0 MM
C
10 MM
H
5,5 MM
L
5,5 MM
M
18 MM
S
38,0 MM
Ausführung

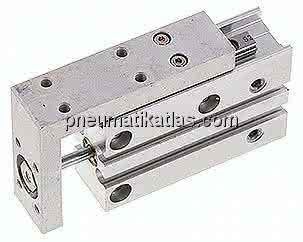

Kompaktschlitten
D
9,5 MM
G
39,5 MM
J
4x MM
E
4 MM
K
19 MM
N
32,0 MM
T
17,0 MM
F
31,0 MM
Hub
20 MM
P (Druckluftanschluss)
M 5
Kolbendurchmesser
6 MM
Reparatursätze
EXH 6 REP
X
8 MM
S1
5 MM
S2
5,5 MM
LT
52 MM
R1
9 MM
R2
15 MM
NS
24 MM
S3
6,5 MM
W
19 MM
O
6,5 MM
Y
15 MM
P3
M 3
Q1
16 MM
P4
M 4
LA
20 MM
P1
M 3
U
10,5 MM
P2
M 3
V
5,0 MM
P5
6,0 (3,3 tief) MM
Z
9 MM
P6
3,3 MM
Q2
39,0 MM
