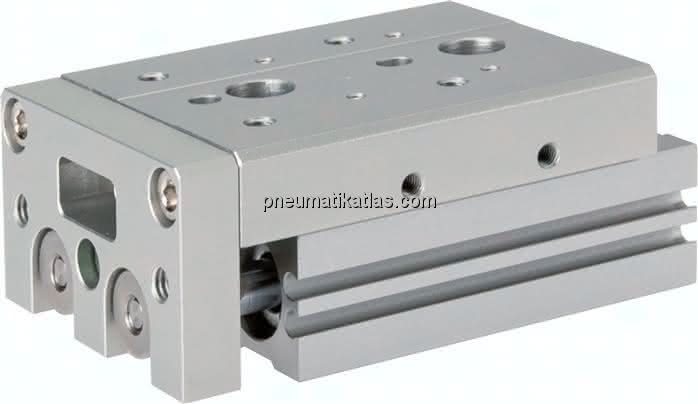

Beschreibung
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Kolbengeschwindigkeit:
50 - 500 mm/s
Ausführung:
mit Magnetkolben
Optional:
mit Hubbegrenzung (Festanschlag) ausfahrend (-10 mm) -AS*, mit Hubbegrenzung (Festanschlag) einfahrend (-10 mm) -AT*, mit Hubbegrenzung (Festanschlag) beidseitig (-20 mm)-A*, mit Hubbegrenzung (Stoßdämpfer) ausfahrend (nicht Ø 6, Ø 8: -20 mm, Ø 12: -18 mm, Ø 16 & 20: -25 mm, Ø 25: -35 mm) -BS*, mit Hubbegrenzung (Stoßdämpfer) einfahrend (nicht Ø 6, Ø 8: -20 mm, Ø 12: -18 mm, Ø 16 & 20: -25 mm, Ø 25: -35 mm) -BT*, mit Hubbegrenzung (Stoßdämpfer) beidseitig (nicht Ø 6, Ø 8: -40 mm, Ø 12: -36 mm, Ø 16 & 20: -50 mm, Ø 25: -70 mm) -B*
Zylinderschaltertyp:
D
Vorteile:
-hohe Steifigkeit, -zahlreiche Befestigungsmöglichkeiten, -Positionierbohrungen zur wiederholgenauen Werkstückmontage, -Hub durch Hubbegrenzungen (als Festanschlag oder Stoßdämpfer) einstellbar, -Haupteinbaumaße identisch mit SMC Serie MXS
*Die Hubbegrenzungen / Stoßdämpfer werden lose beigelegt.
Spezifikationen
A
86 MM
B
86 MM
Gewicht
1,9 KG
C
62 MM
H
45 MM
L
25,0 MM
M
92 MM
Ausführung
mit Hubbegrenzung beidseitig (Stoßdämpfer)
Hub Einstellbereich
0 - 30 MM
N
4x
F
50 MM
G (Druckluftanschluss)
G 1/8"
Hub
30 MM
Kolbendurchmesser
25 MM
Reparatursätze
ELS 25 REP
BA
38 MM
BB
22,0 MM
BC
7,0 MM
BD
M 6
BD1
10,0 MM
BE
38 MM
CA
56,5 MM
FA
56 MM
FB
30 MM
FC (+0,03 / -0,2)
6 (6 tief) MM
P
M 14x1,5
FD
7 MM
FE
M 6
FE1
13,0 MM
FF
50 MM
HA
45 MM
HB
22 MM
HC
22 MM
HE
M 8
HE1
8 MM
HF
6,8 MM
KA
70 MM
KB
31 MM
KC
M 8
KC1
15 MM
LA
12,0 MM
LB
33,5 MM
LC
16,0 MM
Z
90,5 MM
LD
33,0 MM
LE
15,0 MM
LF
9,0 MM
LG
16,5 MM
LH
16,0 MM
LJ
4 MM
LK
8,00 MM
LM
7,5 MM
LN
17,0 MM
LO
M 8
LO1
8,5 MM
LP
M 8
LP1
8,0 MM
MA
15 MM
N1
2x
N2
6x
