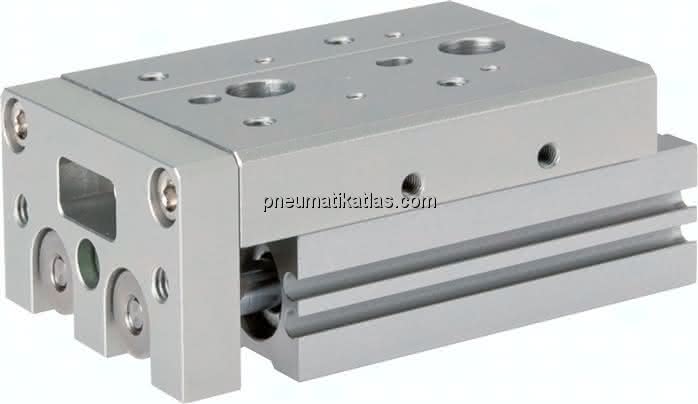

Beschreibung
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Kolbengeschwindigkeit:
50 - 500 mm/s
Ausführung:
mit Magnetkolben
Optional:
mit Hubbegrenzung (Festanschlag) ausfahrend (-10 mm) -AS*, mit Hubbegrenzung (Festanschlag) einfahrend (-10 mm) -AT*, mit Hubbegrenzung (Festanschlag) beidseitig (-20 mm)-A*, mit Hubbegrenzung (Stoßdämpfer) ausfahrend (nicht Ø 6, Ø 8: -20 mm, Ø 12: -18 mm, Ø 16 & 20: -25 mm, Ø 25: -35 mm) -BS*, mit Hubbegrenzung (Stoßdämpfer) einfahrend (nicht Ø 6, Ø 8: -20 mm, Ø 12: -18 mm, Ø 16 & 20: -25 mm, Ø 25: -35 mm) -BT*, mit Hubbegrenzung (Stoßdämpfer) beidseitig (nicht Ø 6, Ø 8: -40 mm, Ø 12: -36 mm, Ø 16 & 20: -50 mm, Ø 25: -70 mm) -B*
Zylinderschaltertyp:
D
Vorteile:
-hohe Steifigkeit, -zahlreiche Befestigungsmöglichkeiten, -Positionierbohrungen zur wiederholgenauen Werkstückmontage, -Hub durch Hubbegrenzungen (als Festanschlag oder Stoßdämpfer) einstellbar, -Haupteinbaumaße identisch mit SMC Serie MXS
*Die Hubbegrenzungen / Stoßdämpfer werden lose beigelegt.
Spezifikationen
A
76 MM
B
73 MM
Gewicht
1,2 KG
C
50 MM
H
45 MM
L
21,0 MM
M
83 MM
Ausführung
mit Hubbegrenzung ausfahrend (Festanschlag)
Hub Einstellbereich
20 - 30 MM
N
4x
F
50 MM
G (Druckluftanschluss)
G 1/8"
Hub
30 MM
Kolbendurchmesser
20 MM
Reparatursätze
ELS 20 REP
BA
30 MM
BB
18,0 MM
BC
6,0 MM
BD
M 5
BD1
8,0 MM
BE
30 MM
CA
45,5 MM
FA
46 MM
FB
27 MM
FC (+0,03 / -0,2)
5 (5 tief) MM
FD
6 MM
FE
M 5
FE1
10,0 MM
FF
40 MM
HA
35 MM
HB
25 MM
HC
15 MM
HE
M 6
HE1
12 MM
HF
5,1 MM
KA
58 MM
KB
25 MM
KC
M 6
KC1
13 MM
LA
9,0 MM
LB
27,5 MM
LC
15,0 MM
Z
81,5 MM
LD
25,0 MM
LE
12,0 MM
LF
6,5 MM
LG
13,0 MM
LH
13,0 MM
LJ
3 MM
LK
6,50 MM
LM
8,0 MM
LN
14,0 MM
LO
M 6
LO1
7,0 MM
LP
M 6
LP1
7,0 MM
MA
13 MM
N1
2x
N2
6x
