Beschreibung
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +70 °C
Betriebsdruck:
max. 7 bar
Zulässige kinetische Energie:
Ø 6: 12,5 mJ, Ø 10: 25 mJ, Ø 16: 50 mJ, Ø 20: 100mJ
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-hohe Steifigkeit, -Druckluftanschluss von drei Seiten möglich, -zahlreiche Befestigungsmöglichkeiten, -Haupteinbaumaße identisch mit SMC Serie MXH
Spezifikationen
A
10 MM
B
15 MM
Gewicht
0,47 KG
I
6,0 MM
C
20 MM
H
11,0 MM
L
7,0 MM
M
32 MM
S
63,5 MM

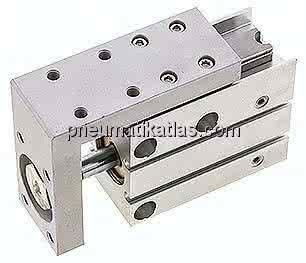

Ausführung
Kompaktschlitten
D
14,0 MM
G
68,0 MM
J
4x MM
E
6 MM
K
34 MM
N
54,0 MM
T
24,5 MM
F
52,5 MM
Hub
15 MM
P (Druckluftanschluss)
M 5
Kolbendurchmesser
20 MM
Reparatursätze
EXH 20 REP
X
14 MM
S1
8 MM
S2
11,0 MM
LT
74 MM
R1
20 MM
R2
34 MM
NS
25 MM
S3
9,5 MM
W
34 MM
O
9,5 MM
Y
31 MM
P3
M 5
Q1
32 MM
P4
M 6
LA
20 MM
P1
M 5
U
20,0 MM
P2
M 5
V
6,0 MM
P5
9,3 (8,0 tief) MM
Z
20 MM
P6
5,1 MM
Q2
64,5 MM
