Beschreibung
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +70 °C
Betriebsdruck:
max. 7 bar
Zulässige kinetische Energie:
Ø 6: 12,5 mJ, Ø 10: 25 mJ, Ø 16: 50 mJ, Ø 20: 100mJ
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-hohe Steifigkeit, -Druckluftanschluss von drei Seiten möglich, -zahlreiche Befestigungsmöglichkeiten, -Haupteinbaumaße identisch mit SMC Serie MXH
Spezifikationen
A
10 MM
B
12 MM
Gewicht
0,3 KG
I
5,5 MM
C
17 MM
H
10,0 MM
L
6,5 MM
M
25 MM
S
52,5 MM
Ausführung

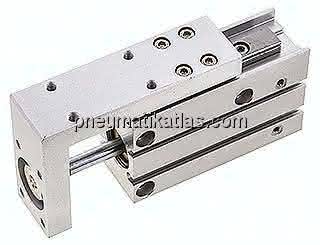

Kompaktschlitten
D
11,5 MM
G
56,0 MM
J
4x MM
E
5 MM
K
27 MM
N
43,5 MM
T
21,5 MM
F
42,0 MM
Hub
30 MM
P (Druckluftanschluss)
M 5
Kolbendurchmesser
16 MM
Reparatursätze
EXH 16 REP
X
14 MM
S1
6 MM
S2
10,0 MM
LT
78 MM
R1
16 MM
R2
26 MM
NS
40 MM
S3
9,0 MM
W
27 MM
O
9,0 MM
Y
24 MM
P3
M 4
Q1
25 MM
P4
M 5
LA
30 MM
P1
M 4
U
17,0 MM
P2
M 4
V
5,5 MM
P5
7,5 (4,4 tief) MM
Z
16 MM
P6
4,3 MM
Q2
53,5 MM
