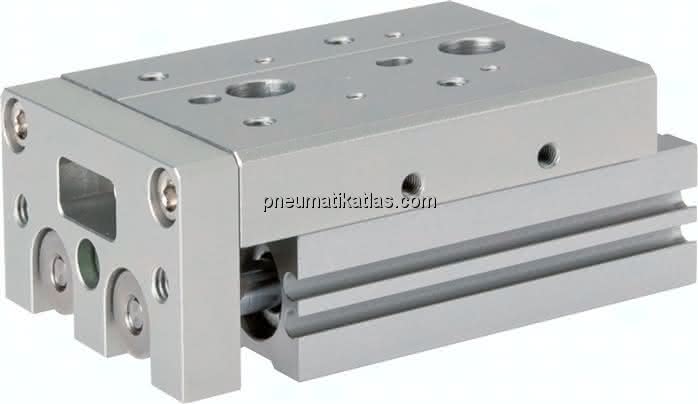

Beschreibung
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Kolbengeschwindigkeit:
50 - 500 mm/s
Ausführung:
mit Magnetkolben
Optional:
mit Hubbegrenzung (Festanschlag) ausfahrend (-10 mm) -AS*, mit Hubbegrenzung (Festanschlag) einfahrend (-10 mm) -AT*, mit Hubbegrenzung (Festanschlag) beidseitig (-20 mm)-A*, mit Hubbegrenzung (Stoßdämpfer) ausfahrend (nicht Ø 6, Ø 8: -20 mm, Ø 12: -18 mm, Ø 16 & 20: -25 mm, Ø 25: -35 mm) -BS*, mit Hubbegrenzung (Stoßdämpfer) einfahrend (nicht Ø 6, Ø 8: -20 mm, Ø 12: -18 mm, Ø 16 & 20: -25 mm, Ø 25: -35 mm) -BT*, mit Hubbegrenzung (Stoßdämpfer) beidseitig (nicht Ø 6, Ø 8: -40 mm, Ø 12: -36 mm, Ø 16 & 20: -50 mm, Ø 25: -70 mm) -B*
Zylinderschaltertyp:
D
Vorteile:
-hohe Steifigkeit, -zahlreiche Befestigungsmöglichkeiten, -Positionierbohrungen zur wiederholgenauen Werkstückmontage, -Hub durch Hubbegrenzungen (als Festanschlag oder Stoßdämpfer) einstellbar, -Haupteinbaumaße identisch mit SMC Serie MXS
*Die Hubbegrenzungen / Stoßdämpfer werden lose beigelegt.
Spezifikationen
Kolbendurchmesser
12 MM
Hub
40 MM
Hub Einstellbereich
30 - 40 MM
Ausführung
mit Hubbegrenzung ausfahrend (Festanschlag)
G (Druckluftanschluss)
M 5
Reparatursätze
ELS 12 REP
A
50 MM
B
47 MM
BA
20 MM
BB
9,0 MM
C
32 MM
L
16,5 MM
BC
5,0 MM
H
25 MM
BD
M 4
BD1
6,0 MM
F
50 MM
CA
28,5 MM
FA
28 MM
FB
16 MM
FC (+0,03 / -0,2)
4 (3,5 tief) MM
FD
5 MM
FE
M 4
M
83 MM
FE1
5,5 MM
FF
50 MM
N
4x
HA
25 MM
HB
42 MM
HC
17 MM
HE
M 5
HE1
10 MM
HF
4,2 MM
KA
38 MM
KB
16 MM
KC
M 5
KC1
8 MM
LA
9,0 MM
LB
19,5 MM
LC
9,5 MM
LD
18,5 MM
LE
8,5 MM
LF
5,0 MM
LG
8,0 MM
LH
9,5 MM
LJ
2 MM
LK
4,75 MM
LM
5,0 MM
LN
10,0 MM
LO
M 4
LO1
5,0 MM
LP
M 4
LP1
5,0 MM
MA
8 MM
N1
3x
N2
4x
Z
82,0 MM
Gewicht
0,47 KG
