Beschreibung
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +70 °C
Betriebsdruck:
max. 7 bar
Zulässige kinetische Energie:
Ø 6: 12,5 mJ, Ø 10: 25 mJ, Ø 16: 50 mJ, Ø 20: 100mJ
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-hohe Steifigkeit, -Druckluftanschluss von drei Seiten möglich, -zahlreiche Befestigungsmöglichkeiten, -Haupteinbaumaße identisch mit SMC Serie MXH
Spezifikationen
A
5 MM
B
12 MM
Gewicht
0,145 KG
I
5,0 MM
C
13 MM
H
7,5 MM
L
6,5 MM
M
20 MM
S
46,0 MM
Ausführung

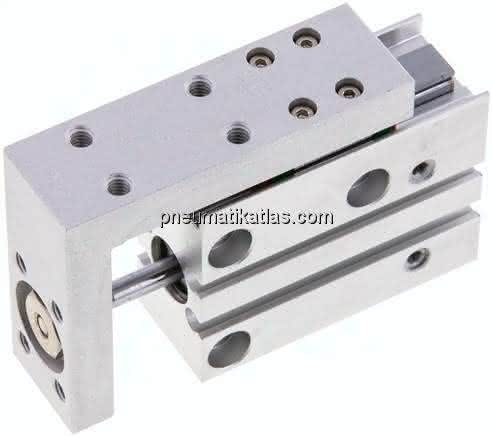

Kompaktschlitten
D
11,5 MM
G
46,5 MM
J
4x MM
E
5 MM
K
23 MM
N
38,0 MM
T
21,5 MM
F
35,0 MM
Hub
15 MM
P (Druckluftanschluss)
M 5
Kolbendurchmesser
10 MM
Reparatursätze
EXH 10 REP
X
11 MM
S1
6 MM
S2
7,5 MM
LT
59 MM
R1
11 MM
R2
18 MM
NS
24 MM
S3
8,0 MM
W
23 MM
O
8,0 MM
Y
19 MM
P3
M 4
Q1
20 MM
P4
M 5
LA
20 MM
P1
M 4
U
13,0 MM
P2
M 4
V
5,0 MM
P5
7,5 (4,4 tief) MM
Z
11 MM
P6
4,3 MM
Q2
47,0 MM
