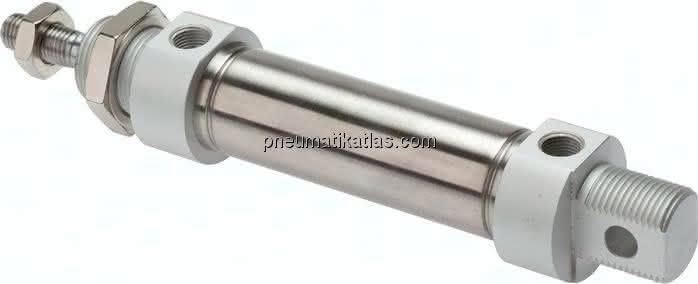

Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1
Spezifikationen
Ausführung
Standard
A1
10 MM
C
34,0 MM
G
104 MM
Hub
200 MM
P
65 MM
D
16 MM
E
8 MM
F
22 MM
Gewicht
0,48 KG
K
28 MM
L
22 MM
M
137 MM
N
12 MM
A (Kolbenstangengewinde)
M 10x1,25
B (Befestigungsgewinde)
M 22x1,5
R (Druckluftanschluss)
G 1/8"
CH
8 MM
Kolbendurchmesser
25 MM
