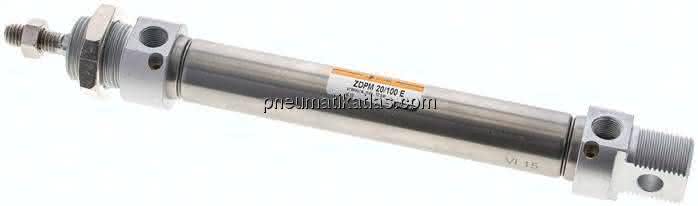

Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1
Spezifikationen
Gewicht
0,26 KG
C
29,0 MM
L
20 MM
M
126 MM
Ausführung
einstellbare Endlagendämpfung
D
16 MM
G
95 MM
E
8 MM
K
24 MM
N
12 MM
F
20 MM
Hub
100 MM
A (Kolbenstangengewinde)
M 8
Kolbendurchmesser
20 MM
B (Befestigungsgewinde)
M 22x1,5
R (Druckluftanschluss)
G 1/8"
CH
6 MM
A1
8 MM
P
62 MM
