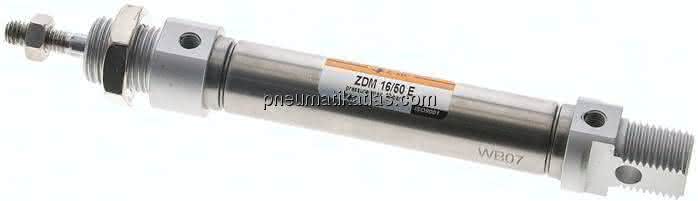

Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1
Spezifikationen
Ausführung
Standard
A1
6 MM
C
21,8 MM
G
82 MM
Hub
50 MM
P
56 MM
D
12 MM
E
6 MM
F
16 MM
Gewicht
0,125 KG
K
22 MM
L
17 MM
M
111 MM
N
9 MM
A (Kolbenstangengewinde)
M 6
B (Befestigungsgewinde)
M 16x1,5
R (Druckluftanschluss)
M 5
CH
5 MM
Kolbendurchmesser
16 MM
