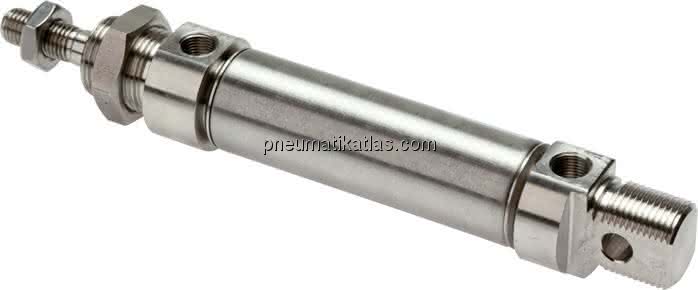

Beschreibung
Werkstoffe:
Kopf und Fuß: 1.4301, Zylinderrohr: 1.4301, Kolbenstange: 1.4436, Dichtungen: NBR / PUR
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
E in Verbindung mit Befestigung E1
Optional:
FKM-Dichtungen (Temperaturbereich: -20°C bis max. +150°C, ohne Magnetkolben) -V
Spezifikationen
Ausführung
durchgehende Kolbenstange
Hub
10 MM
A1
10 MM
A (Kolbenstangengewinde)
M 10x1,25
R (Druckluftanschluss)
G 1/8"
B (Befestigungsgewinde)
M 22x1,5
K
28 MM
CH
9 MM
C
30 MM
D
16 MM
E
8 MM
F
22 MM
G
104 MM
Kolbendurchmesser
25 MM
L
22 MM
M
140 MM
N
12 MM
P
68 MM
