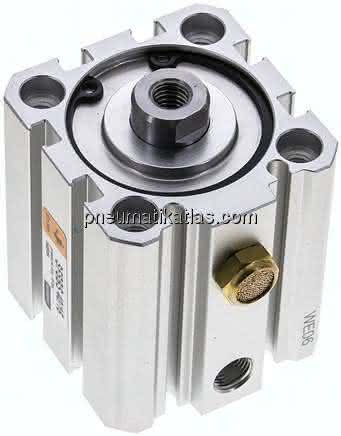

Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl (Ø 32 - 63: Stahl hartverchromt) Dichtung: NBR / PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Optional:
Kolbenstange mit Außengewinde -B
Spezifikationen
Ausführung
Standard
S
0 MM
Hub
15 MM
E1
2,5 MM
E
53,0 MM
Gewicht
0,41 KG
G (Druckluftanschluss)
G 1/8"
Reparatursätze
SFS 40 REP
KF (Kolbenstangen-Innengewinde)
M 8
AF
12 MM
CH
14 MM
AD
16 MM
BG
16 MM
PL1
16,5 MM
RT
M 6
PL2
9,5 MM
TG
38,0 MM
WH
7 MM
ZA
45 MM
ZB
52 MM
LA
5 MM
Kolbendurchmesser
40 MM
