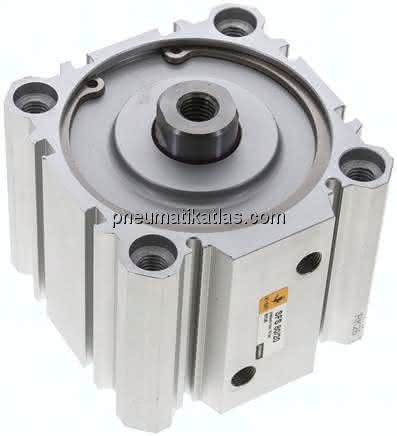

Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl (Ø 32 - 100: Stahl hartverchromt), Dichtung: NBR / PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Optional:
Kolbenstange mit Außengewinde -B
Spezifikationen
Ausführung
Standard
Hub
20 MM
Kolbendurchmesser
80 MM
KF (Kolbenstangen-Innengewinde)
M 12
G (Druckluftanschluss)
G 1/8"
AD
25 MM
AF
21 MM
BG
25 MM
CH
22 MM
E
92,0 MM
S
10 MM
Reparatursätze
SFS 80 REP
E1
3,5 MM
LA
5 MM
PL1
17,0 MM
PL2
15,0 MM
RT
M 10
TG
72,0 MM
WH
10 MM
ZA
54 MM
ZB
64 MM
Gewicht
1,3 KG
