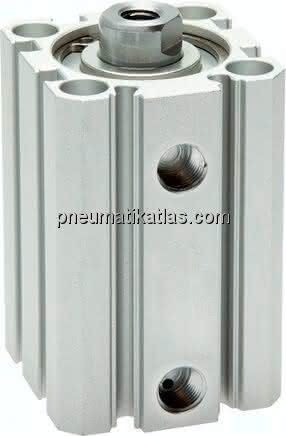

Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl (Ø 32 - 100: Stahl hartverchromt), Dichtung: NBR / PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Optional:
Kolbenstange mit Außengewinde -B
Spezifikationen
Ausführung
Standard
G (Druckluftanschluss)
G 1/8"
Hub
40 MM
Kolbendurchmesser
100 MM
Reparatursätze
SFS 100 REP
KF (Kolbenstangen-Innengewinde)
M 12
S
14 MM
AF
21 MM
CH
27 MM
E
109,0 MM
AD
32 MM
BG
25 MM
E1
4,5 MM
PL1
24,5 MM
RT
M 10
PL2
19,0 MM
TG
89,0 MM
WH
10 MM
ZA
67 MM
ZB
77 MM
LA
5 MM
Gewicht
2,6 KG
