Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR / PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Optional:
Kolbenstange mit Außengewinde -AG
Spezifikationen
Kolbendurchmesser
100 MM
Hub
200 MM
Ausführung
Kolbenstange mit Außengewinde
Reparatursätze
NAD 100 REP
A
25 MM
B
12 MM
E
113,5 MM

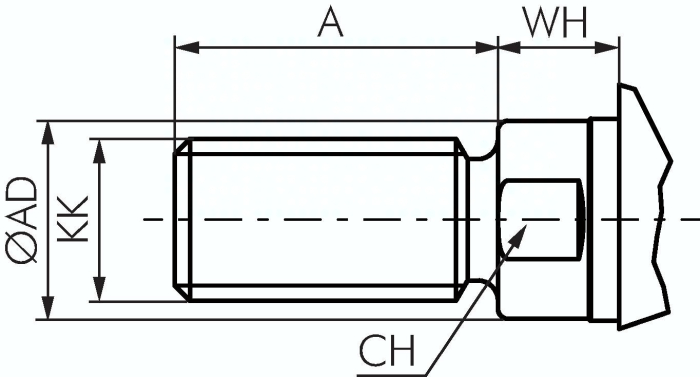

KK (Kolbenstangen-Außengewinde)
M 16x1,5
G (Druckluftanschluss)
G 1/8"
CH
21 MM
AK
28 MM
RT
M 10
BG
19,5 MM
LA
3,0 MM
TG
89,0 MM
WH
10 MM
ZA
67 MM
ZB
77 MM
ZC
46 MM
Gewicht
4,3 KG
