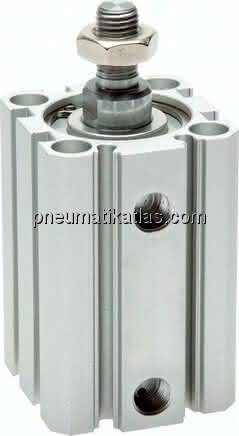

Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl (Ø 32 - 100: Stahl hartverchromt), Dichtung: NBR / PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Optional:
Kolbenstange mit Außengewinde -B
Spezifikationen
Ausführung
Kolbenstange mit Außengewinde
G (Druckluftanschluss)
G 1/8"
Hub
100 MM
Kolbendurchmesser
100 MM
Reparatursätze
SFS 100 REP
S
14 MM
A
28 MM
AF
21 MM
CH
27 MM
KK (Kolbenstangen-Außengewinde)
M 16x1,5
E
109,0 MM
AD
32 MM
BG
25 MM
E1
4,5 MM
PL1
24,5 MM
RT
M 10
PL2
19,0 MM
TG
89,0 MM
WH
10 MM
ZA
67 MM
ZB
77 MM
LA
5 MM
Gewicht
4 KG
