Beschreibung

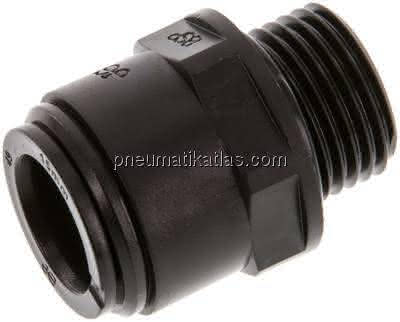

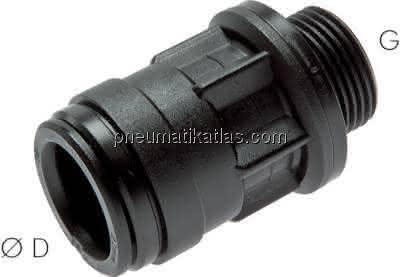

Gerader Steckanschluss G 1/2"–15 mm, IQS-Big
Der gerade Steckanschluss im IQS-Big-Standard ist eine praktische Verbindungslösung für Druckluftverteilungs- und Rohrleitungssysteme. Die Ausführung mit G 1/2"-Gewinde und 15-mm-Steckanschluss eignet sich besonders für die Installation in Hallen, Gebäuden und vergleichbaren gewerblichen oder industriellen Bereichen.
Für zuverlässige Druckluftverteilung
Der Steckanschluss ermöglicht eine gerade Verbindung zwischen einer Rohrleitung beziehungsweise einem Schlauch und einem Anschluss mit G 1/2"-Gewinde. Je nach Ausführung kommen unterschiedliche Werkstoffe für den Körper zum Einsatz. Die NBR-Dichtung sorgt für eine zuverlässige Abdichtung.
Technische Daten
Produkttyp: Gerader Steckanschluss
Standard: IQS-Big
Gewinde: G 1/2"
Steckanschluss: 15 mm
Körper: POM
Körper Ø 28 mm: Messing / POM
Körper Ø 32 mm: PP
Dichtung: NBR
Temperaturbereich: -20 °C bis +70 °C
Betriebsdruck: -0,95 bis 10 bar
Max. Betriebsdruck bei 70 °C: 7 bar
Medien: geölte und ungeölte Druckluft, neutrale Gase, Kaltwasser
Bauform: teilweise 2-teilig
Besondere Eigenschaften
– Gerader Steckanschluss für IQS-Big-Systeme
– G 1/2"-Gewinde mit 15-mm-Steckanschluss
– Geeignet für geölte und ungeölte Druckluft
– Für neutrale Gase und Kaltwasser geeignet
– Robuste Werkstoffausführungen
– NBR-Dichtung
– Ideal für Druckluftverteilungen in Hallen und Gebäuden
– Zahlreiche Zulassungen für ausgewählte Ausführungen
Zulassungen
Für entsprechende Ausführungen sind Zulassungen nach FDA, DVGW-W270, KTW sowie NSF 51 & 61 verfügbar. Diese Zulassungen gelten nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie für Ausführungen mit Ø 32 mm.
Einsatzbereich
Geeignet für Druckluftverteilungsanlagen und Rohrleitungssysteme in Hallen, Gebäuden sowie gewerblichen und industriellen Bereichen. Der gerade Steckanschluss ermöglicht eine kompakte und direkte Verbindung innerhalb des Leitungssystems.
Montagehinweis
Bei den entsprechenden Ausführungen handelt es sich um eine 2-teilige Bauform. Das Gewinde muss mit Dichtband oder einem geeigneten anaeroben Dichtstoff abgedichtet werden. Die Montage ist entsprechend den technischen Vorgaben für das jeweilige System auszuführen.
Hinweis zu Druck und Temperatur
Der zulässige Betriebsdruck beträgt -0,95 bis 10 bar. Bei einer Temperatur von 70 °C ist der maximale Betriebsdruck auf 7 bar begrenzt. Die genannten Zulassungen und Werkstoffvarianten sind abhängig von der jeweiligen Ausführung. Eigenschaften: gerader Steckanschluss, IQS-Big, G 1/2", 15 mm, Steckverbinder, Druckluftanschluss, Pneumatikanschluss, Rohrleitung, Druckluftverteilung, POM, Messing, PP, NBR, 10 bar, Kaltwasser, neutrale Gase, Hallen, Gebäude, Industrie, Pneumatik
Der gerade Steckanschluss im IQS-Big-Standard ist eine praktische Verbindungslösung für Druckluftverteilungs- und Rohrleitungssysteme. Die Ausführung mit G 1/2"-Gewinde und 15-mm-Steckanschluss eignet sich besonders für die Installation in Hallen, Gebäuden und vergleichbaren gewerblichen oder industriellen Bereichen.
Für zuverlässige Druckluftverteilung
Der Steckanschluss ermöglicht eine gerade Verbindung zwischen einer Rohrleitung beziehungsweise einem Schlauch und einem Anschluss mit G 1/2"-Gewinde. Je nach Ausführung kommen unterschiedliche Werkstoffe für den Körper zum Einsatz. Die NBR-Dichtung sorgt für eine zuverlässige Abdichtung.
Technische Daten
Produkttyp: Gerader Steckanschluss
Standard: IQS-Big
Gewinde: G 1/2"
Steckanschluss: 15 mm
Körper: POM
Körper Ø 28 mm: Messing / POM
Körper Ø 32 mm: PP
Dichtung: NBR
Temperaturbereich: -20 °C bis +70 °C
Betriebsdruck: -0,95 bis 10 bar
Max. Betriebsdruck bei 70 °C: 7 bar
Medien: geölte und ungeölte Druckluft, neutrale Gase, Kaltwasser
Bauform: teilweise 2-teilig
Besondere Eigenschaften
– Gerader Steckanschluss für IQS-Big-Systeme
– G 1/2"-Gewinde mit 15-mm-Steckanschluss
– Geeignet für geölte und ungeölte Druckluft
– Für neutrale Gase und Kaltwasser geeignet
– Robuste Werkstoffausführungen
– NBR-Dichtung
– Ideal für Druckluftverteilungen in Hallen und Gebäuden
– Zahlreiche Zulassungen für ausgewählte Ausführungen
Zulassungen
Für entsprechende Ausführungen sind Zulassungen nach FDA, DVGW-W270, KTW sowie NSF 51 & 61 verfügbar. Diese Zulassungen gelten nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie für Ausführungen mit Ø 32 mm.
Einsatzbereich
Geeignet für Druckluftverteilungsanlagen und Rohrleitungssysteme in Hallen, Gebäuden sowie gewerblichen und industriellen Bereichen. Der gerade Steckanschluss ermöglicht eine kompakte und direkte Verbindung innerhalb des Leitungssystems.
Montagehinweis
Bei den entsprechenden Ausführungen handelt es sich um eine 2-teilige Bauform. Das Gewinde muss mit Dichtband oder einem geeigneten anaeroben Dichtstoff abgedichtet werden. Die Montage ist entsprechend den technischen Vorgaben für das jeweilige System auszuführen.
Hinweis zu Druck und Temperatur
Der zulässige Betriebsdruck beträgt -0,95 bis 10 bar. Bei einer Temperatur von 70 °C ist der maximale Betriebsdruck auf 7 bar begrenzt. Die genannten Zulassungen und Werkstoffvarianten sind abhängig von der jeweiligen Ausführung. Eigenschaften: gerader Steckanschluss, IQS-Big, G 1/2", 15 mm, Steckverbinder, Druckluftanschluss, Pneumatikanschluss, Rohrleitung, Druckluftverteilung, POM, Messing, PP, NBR, 10 bar, Kaltwasser, neutrale Gase, Hallen, Gebäude, Industrie, Pneumatik
Spezifikationen
G
G 1/2"
