Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Platte: Stahl, Führungsstangen: Stahl hartverchromt, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-ideal zum Aufnehmen großer seitlicher Lasten, -zahlreiche Befestigungsmöglichkeiten, -Führung durch selbstschmierende Gleitlager, -Verdrehtoleranz < 0,1° (±), -Luftanschluss seitlich oder von unten (mit Verschlussstopfen verschlossen), -Haupteinbaumaße identisch mit SMC Serie MGPM

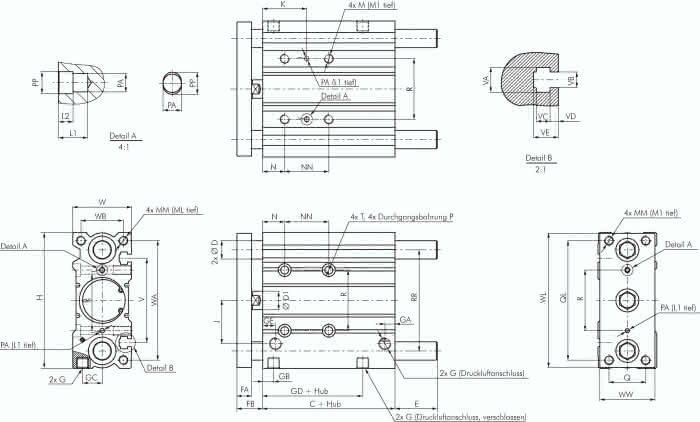

Spezifikationen
Gewicht
7 KG
C
44,0 MM
H
148 MM
M
M 10
Ausführung
mit Gleitlager
D
25 MM
J
47,0 MM
E
62,0 MM
K
86 MM
N
24 MM
T
14,0 (9,0 tief) MM
G (Druckluftanschluss)
G 1/4"
Hub
175 MM
Kolbendurchmesser
50 MM
Reparatursätze
SGM 50 REP
zulässige Querkraft
179 N
zulässiges Drehmoment an der Endplatte
7,86 NM
D1
20 MM
L1
8 MM
L2
4 MM
GB
12,0 MM
GC
21,5 MM
FA
16 MM
GD
9,0 MM
FB
28 MM
GA
11,0 MM
GE
14,0 MM
P
8,7 MM
ML
22 MM
M1
20 MM
MM
M 10
W
64 MM
NN
124 MM
PA (+0,03 / -0)
5 MM
PP
6,0 MM
Q
40 MM
QL
130 MM
R (± 0,02)
66 MM
RR
110 MM
V
92 MM
VA
13,5 MM
VB
8,5 MM
VC
7,5 MM
VD
4,5 MM
VE
13,5 MM
WA
130 MM
WB
46 MM
WL
146 MM
WW
60 MM
