Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Platte: Stahl, Führungsstangen: Stahl hartverchromt, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 10 bar

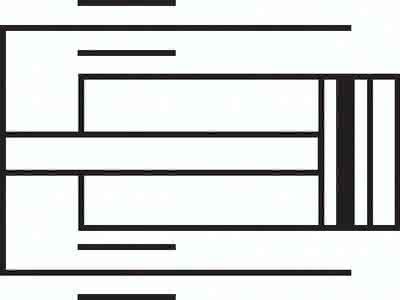

Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-ideal zum Aufnehmen großer seitlicher Lasten, -zahlreiche Befestigungsmöglichkeiten, -Führung durch selbstschmierende Gleitlager, -Verdrehtoleranz < 0,1° (±), -Luftanschluss seitlich oder von unten (mit Verschlussstopfen verschlossen), -Haupteinbaumaße identisch mit SMC Serie MGPM
Spezifikationen
Ausführung
mit Gleitlager
T
11,0 (7,5 tief) MM
C
37,5 MM
Hub
125 MM
H
112 MM
P
6,9 MM
D
20 MM
J
34,0 MM
V
63 MM
E
58,5 MM
Gewicht
3,5 KG
L2
3 MM
D1
16 MM
K
83 MM
G (Druckluftanschluss)
G 1/8"
L1
6 MM
M
M 8
M1
16 MM
N
21 MM
Reparatursätze
SGM 32 REP
zulässige Querkraft
142 N
zulässiges Drehmoment an der Endplatte
4,42 NM
GB
12,5 MM
GC
15,0 MM
FA
12 MM
GD
7,0 MM
FB
22 MM
GA
9,0 MM
GE
12,5 MM
ML
20 MM
MM
M 8
W
48 MM
NN
124 MM
PA (+0,03 / -0)
4 MM
PP
4,5 MM
Q
30 MM
QL
96 MM
R (± 0,02)
42 MM
RR
78 MM
VA
10,5 MM
VB
6,5 MM
VC
5,5 MM
VD
3,5 MM
WA
98 MM
WB
34 MM
WL
110 MM
WW
44 MM
Kolbendurchmesser
32 MM
VE
9,5 MM
