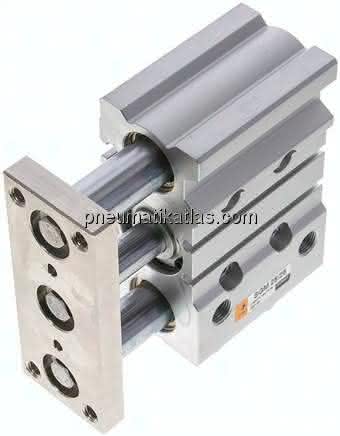

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Platte: Stahl, Führungsstangen: Stahl hartverchromt, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-ideal zum Aufnehmen großer seitlicher Lasten, -zahlreiche Befestigungsmöglichkeiten, -Führung durch selbstschmierende Gleitlager, -Verdrehtoleranz < 0,1° (±), -Luftanschluss seitlich oder von unten (mit Verschlussstopfen verschlossen), -Haupteinbaumaße identisch mit SMC Serie MGPM
Spezifikationen
Ausführung
mit Gleitlager
T
9,5 (5,5 tief) MM
C
37,5 MM
Hub
25 MM
H
93 MM
P
5,2 MM
D
16 MM
J
28,5 MM
V
50 MM
E
0 MM
Gewicht
1 KG
L2
3 MM
D1
12 MM
K
29 MM
G (Druckluftanschluss)
G 1/8"
L1
6 MM
M
M 6
M1
12 MM
N
17 MM
Reparatursätze
SGM 25 REP
zulässige Querkraft
89 N
zulässiges Drehmoment an der Endplatte
2,22 NM
GB
11,5 MM
GC
13,5 MM
FA
10 MM
GD
12,5 MM
FB
16 MM
GA
9,0 MM
GE
11,5 MM
ML
15 MM
MM
M 6
W
42 MM
NN
24 MM
PA (+0,03 / -0)
4 MM
PP
4,5 MM
Q
26 MM
QL
78 MM
R (± 0,02)
34 MM
RR
64 MM
VA
8,4 MM
VB
5,4 MM
VC
4,5 MM
VD
3,0 MM
WA
82 MM
WB
30 MM
WL
91 MM
WW
38 MM
Kolbendurchmesser
25 MM
VE
8,2 MM
