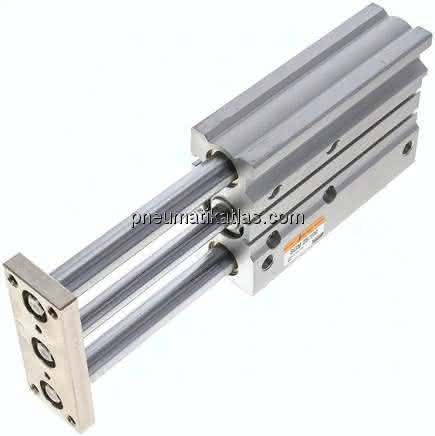

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Platte: Stahl, Führungsstangen: Stahl hartverchromt, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-ideal zum Aufnehmen großer seitlicher Lasten, -zahlreiche Befestigungsmöglichkeiten, -Führung durch selbstschmierende Gleitlager, -Verdrehtoleranz < 0,1° (±), -Luftanschluss seitlich oder von unten (mit Verschlussstopfen verschlossen), -Haupteinbaumaße identisch mit SMC Serie MGPM
Spezifikationen
Ausführung
mit Gleitlager
Hub
100 MM
Kolbendurchmesser
25 MM
D
16 MM
zulässige Querkraft
85 N
zulässiges Drehmoment an der Endplatte
2,57 NM
Reparatursätze
SGM 25 REP
C
37,5 MM
D1
12 MM
L1
6 MM
G (Druckluftanschluss)
G 1/8"
H
93 MM
T
9,5 (5,5 tief) MM
E
28,5 MM
J
28,5 MM
GB
11,5 MM
K
39 MM
GC
13,5 MM
M
M 6
FA
10 MM
GD
12,5 MM
L2
3 MM
N
17 MM
FB
16 MM
GA
9,0 MM
GE
11,5 MM
ML
15 MM
M1
12 MM
MM
M 6
NN
44 MM
W
42 MM
P
5,2 MM
PA (+0,03 / -0)
4 MM
PP
4,5 MM
Q
26 MM
QL
78 MM
R (± 0,02)
34 MM
RR
64 MM
V
50 MM
VA
8,4 MM
VB
5,4 MM
VC
4,5 MM
VD
3,0 MM
VE
8,2 MM
WA
82 MM
WB
30 MM
WL
91 MM
WW
38 MM
Gewicht
2 KG
