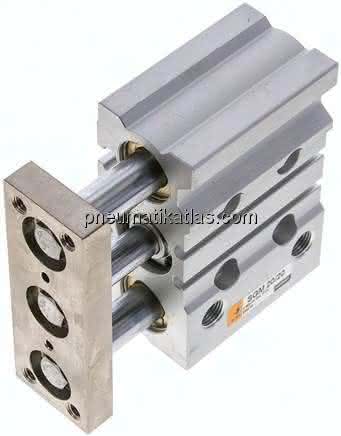

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Platte: Stahl, Führungsstangen: Stahl hartverchromt, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-ideal zum Aufnehmen großer seitlicher Lasten, -zahlreiche Befestigungsmöglichkeiten, -Führung durch selbstschmierende Gleitlager, -Verdrehtoleranz < 0,1° (±), -Luftanschluss seitlich oder von unten (mit Verschlussstopfen verschlossen), -Haupteinbaumaße identisch mit SMC Serie MGPM
Spezifikationen
Gewicht
0,7 KG
C
37,0 MM
H
83 MM
M
M 6
Ausführung
mit Gleitlager
D
12 MM
J
25,0 MM
E
0 MM
K
29 MM
N
17 MM
T
9,5 (5,5 tief) MM
G (Druckluftanschluss)
G 1/8"
Hub
20 MM
Kolbendurchmesser
20 MM
Reparatursätze
SGM 20 REP
zulässige Querkraft
78 N
zulässiges Drehmoment an der Endplatte
1,57 NM
D1
10 MM
L1
6 MM
L2
3 MM
GB
10,5 MM
GC
10,5 MM
FA
10 MM
GD
12,5 MM
FB
16 MM
GA
9,0 MM
GE
10,5 MM
P
5,2 MM
ML
13 MM
M1
12 MM
MM
M 5
W
36 MM
NN
24 MM
PA (+0,03 / -0)
3 MM
PP
3,5 MM
Q
18 MM
QL
70 MM
R (± 0,02)
28 MM
RR
54 MM
V
44 MM
VA
8,4 MM
VB
5,4 MM
VC
4,5 MM
VD
2,8 MM
VE
7,8 MM
WA
72 MM
WB
24 MM
WL
81 MM
WW
30 MM
