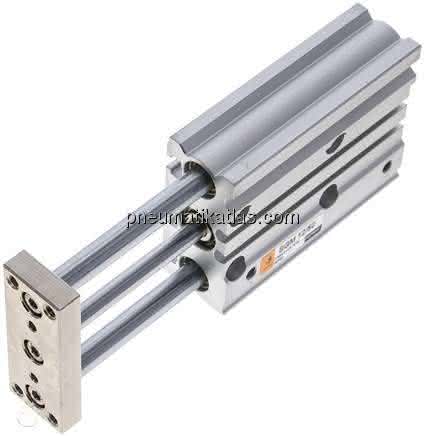

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Platte: Stahl, Führungsstangen: Stahl hartverchromt, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
;ideal zum Aufnehmen großer seitlicher Lasten, ;zahlreiche Befestigungsmöglichkeiten, ;Führung durch selbstschmierende Gleitlager, ;Verdrehtoleranz < 0,1° (±), ;Luftanschluss seitlich oder von unten (mit Verschlussstopfen verschlossen), ;Haupteinbaumaße identisch mit SMC Serie MGPM
Spezifikationen
Ausführung
mit Gleitlager
Hub
50 MM
zulässige Querkraft
36 N
G (Druckluftanschluss)
M 5
zulässiges Drehmoment an der Endplatte
0,72 NM
Reparatursätze
SGM 12 REP
FA
8 MM
FB
13 MM
GA
7,5 MM
GB
11,0 MM
J
18,0 MM
K
25 MM
GC
8,0 MM
GD
13,0 MM
GE
11,0 MM
Q
14 MM
V
37 MM
M1
10 MM
ML
10 MM
MM
M 4
NN
40 MM
PA (+0,03 / -0)
3 MM
PP
3,5 MM
QL
48 MM
R (± 0,02)
23 MM
RR
41 MM
VA
7,4 MM
VB
4,4 MM
VC
3,7 MM
VD
2,0 MM
W
26 MM
WA
50 MM
WB
18 MM
WL
56 MM
WW
22 MM
C
29,0 MM
D
8 MM
D1
6 MM
E
0 MM
Gewicht
0,39 KG
H
58 MM
Kolbendurchmesser
12 MM
L1
6 MM
L2
3 MM
M
M 5
N
5 MM
P
4,2 MM
T
8,0 (4,5 tief) MM
VE
6,2 MM
