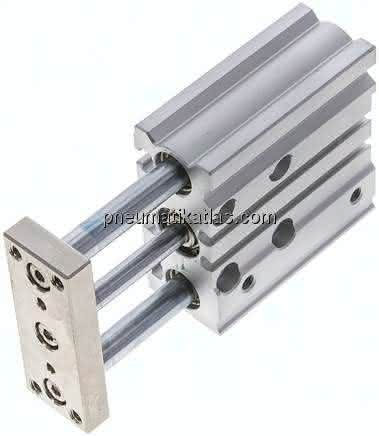

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Platte: Stahl, Führungsstangen: Stahl hartverchromt, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-ideal zum Aufnehmen großer seitlicher Lasten, -zahlreiche Befestigungsmöglichkeiten, -Führung durch selbstschmierende Gleitlager, -Verdrehtoleranz < 0,1° (±), -Luftanschluss seitlich oder von unten (mit Verschlussstopfen verschlossen), -Haupteinbaumaße identisch mit SMC Serie MGPM
Spezifikationen
Gewicht
0,31 KG
C
29,0 MM
H
58 MM
M
M 5
Ausführung
mit Gleitlager
D
8 MM
J
18,0 MM
E
0 MM
K
15 MM
N
5 MM
T
8,0 (4,5 tief) MM
G (Druckluftanschluss)
M 5
Hub
30 MM
Kolbendurchmesser
12 MM
Reparatursätze
SGM 12 REP
zulässige Querkraft
26 N
zulässiges Drehmoment an der Endplatte
0,65 NM
D1
6 MM
L1
6 MM
L2
3 MM
GB
11,0 MM
GC
8,0 MM
FA
8 MM
GD
13,0 MM
FB
13 MM
GA
7,5 MM
GE
11,0 MM
P
4,2 MM
ML
10 MM
M1
10 MM
MM
M 4
W
26 MM
NN
20 MM
PA (+0,03 / -0)
3 MM
PP
3,5 MM
Q
14 MM
QL
48 MM
R (± 0,02)
23 MM
RR
41 MM
V
37 MM
VA
7,4 MM
VB
4,4 MM
VC
3,7 MM
VD
2,0 MM
VE
6,2 MM
WA
50 MM
WB
18 MM
WL
56 MM
WW
22 MM
